Cisco UCS C220 M7 VMware klaster Part 2

Po úvodnej konfigurácii Cisco Integrated Management Controller (CIMC) a úspešnom pripojení servera do prostredia Cisco Intersight nasleduje ďalší nevyhnutný krok pri príprave infraštruktúry – nastavenie diskového poľa. Pred samotnou inštaláciou hypervízora je potrebné nakonfigurovať RAID úložisko na lokálnych diskoch, ktoré budú slúžiť ako systémový aj dátový priestor pre hostované virtuálne servery.

V prípade, že je server pripojený do prostredia Cisco Intersight a má aktívnu podporu pre vzdialenú správu (Intersight Managed Mode), je možné RAID pole nakonfigurovať priamo cez cloudové rozhranie Intersight, bez potreby fyzického zásahu alebo pripájania médií. Táto možnosť je výhodná najmä v prostredí s viacerými servermi, kde sa správa centralizuje do jedného miesta. Ak však nie je k dispozícii vzdialená správa cez Intersight, alebo ide o úvodnú konfiguráciu bez priradenia do cloudu, odporúča sa použiť Cisco HUU ISO. Tento nástroj umožňuje nielen aktualizáciu firmvéru, ale aj konfiguráciu RAID poľa pomocou vstavaného konfiguračného rozhrania. ISO súbor je možné pripojiť prostredníctvom CIMC a následne z neho server nabootovať. Tento postup je spoľahlivý, plne podporovaný a nezávislý od iných systémových komponentov.

Server Cisco UCS C220 M7 je v tejto architektúre vybavený viacerými SSD diskami, ktoré sú pripojené na hardvérový RAID radič. Cieľom tohto kroku je zabezpečiť spoľahlivosť, výkon a ochranu dát, ktoré budú uložené lokálne – či už ide o samotný operačný systém ESXi, virtuálny Veeam Backup Server alebo ďalšie komponenty súvisiace s manažmentovou vrstvou. V tejto časti sa popisuje, ako vstúpiť do rozhrania RAID radiča, zvoliť vhodný režim (napr. RAID 1 pre systémové disky, RAID 5 alebo RAID 10 pre dátové) a pripraviť diskový priestor pre následnú inštaláciu virtualizačného prostredia. Táto konfigurácia je zásadná z hľadiska spoľahlivosti a celkovej dostupnosti manažmentového klastra.

Nastavenie RAID poľa cez CIMC na serveri Cisco UCS C220 M7

Na serveri Cisco UCS C220 M7 je pre konfiguráciu lokálneho úložiska dostupný hardvérový RAID radič, ktorý je možné nakonfigurovať buď priamo cez BIOS Setup Utility (pri starších modeloch), alebo komfortnejšie pomocou nástroja Cisco Host Upgrade Utility (HUU). Tento nástroj obsahuje aj vstavaný RAID konfigurátor a je dostupný vo forme bootovateľného ISO súboru.

Postup konfigurácie RAID poľa:

1. Príprava nástroja Cisco HUU

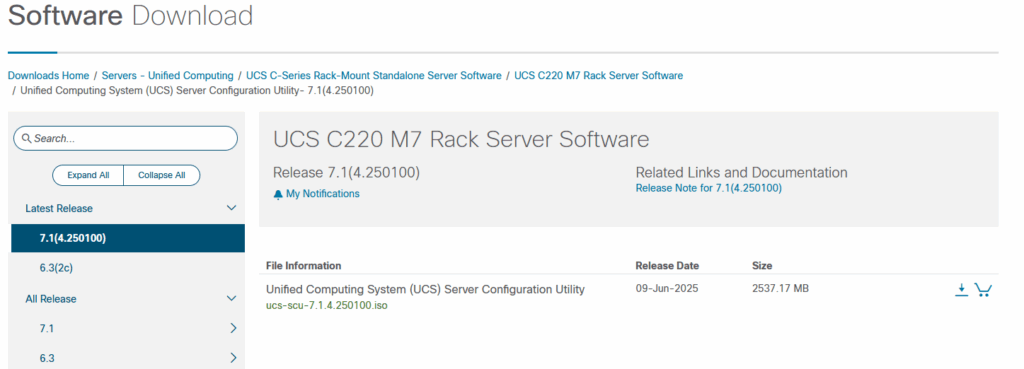

   • Stiahnite si najnovší kompatibilný obraz Cisco Host Upgrade Utility (HUU ISO) pre model C220 M7 zo stránky:
     https://software.cisco.com/download/home → sekcia Unified Computing > UCS C-Series Rack Servers > C220 M7 > Unified Server Utilities.
   • Overte, že stiahnutý súbor má príponu .iso.

1. Pripojenie ISO súboru cez CIMC
   • Prihláste sa do CIMC webového rozhrania (https://).
   • Otvorte vKVM (virtual keyboard, video, mouse).

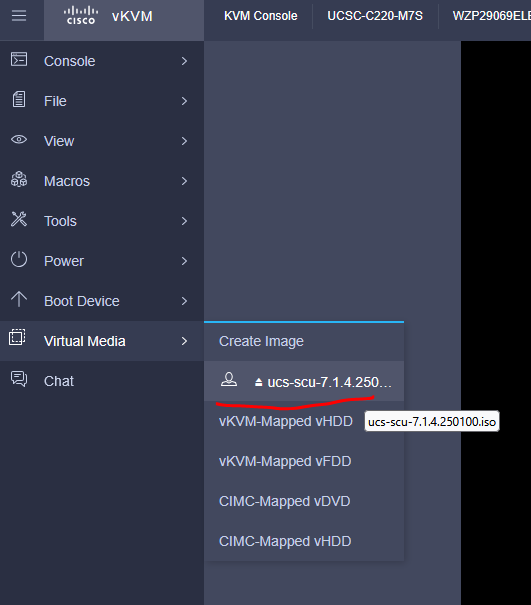

   • Po spustení vKVM kliknite na Virtual Media > Activate Virtual Devices.
   • V sekcii Mapped CD/DVD kliknite na Browse, vyberte ISO súbor SCU a potvrďte tlačidlom Map.

1. Bootovanie zo zvoleného ISO
   • V rámci vKVM kliknite na Power > Power Cycle Server (cold boot).

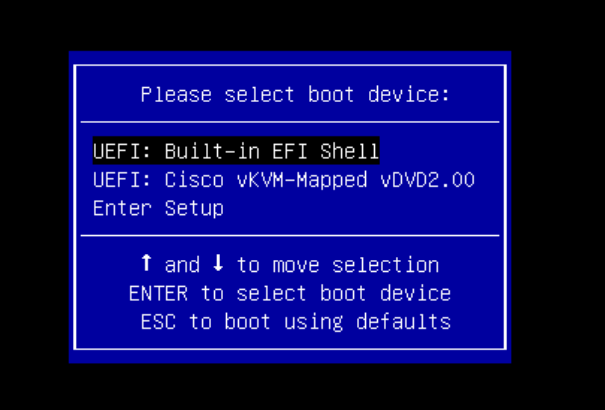

   • Počas bootovania stlačte F6 (Boot Menu).
   • Zo zoznamu vyberte možnosť bootovania z pripojeného ISO (virtual CD/DVD).

1. Spustenie RAID konfigurácie
   • Po načítaní SCU nástroja sa zobrazí hlavné menu s možnosťami aktualizácie firmvéru a konfigurácie systému.

1. Vyberte možnosť RAID Configuration Utility.

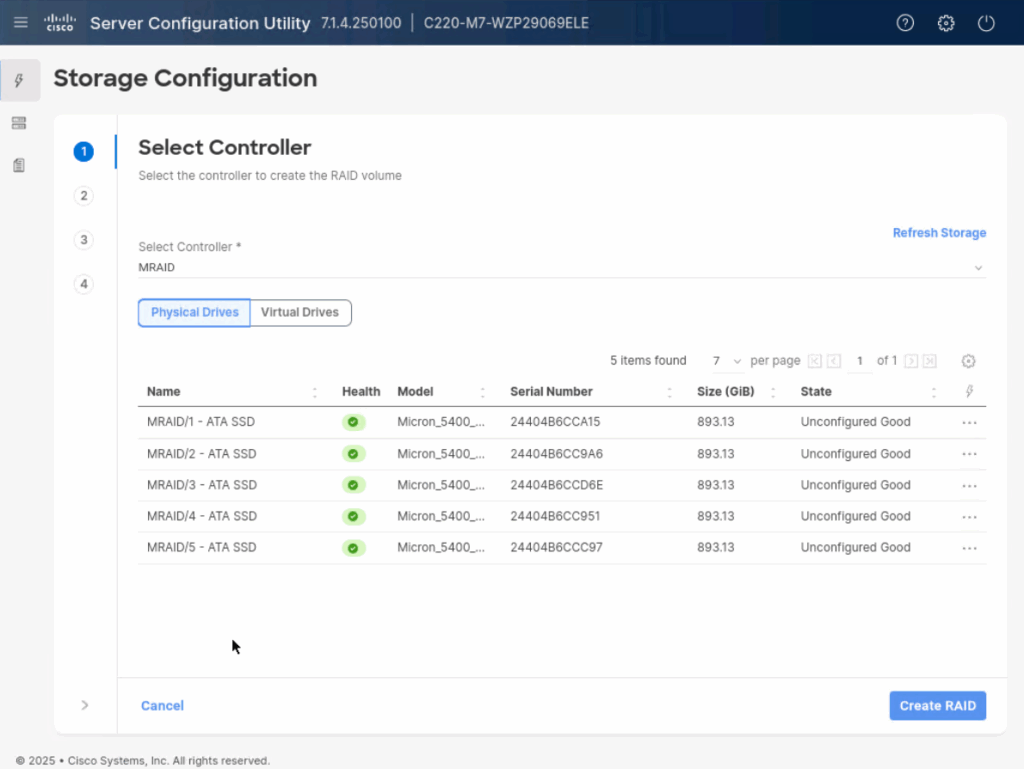

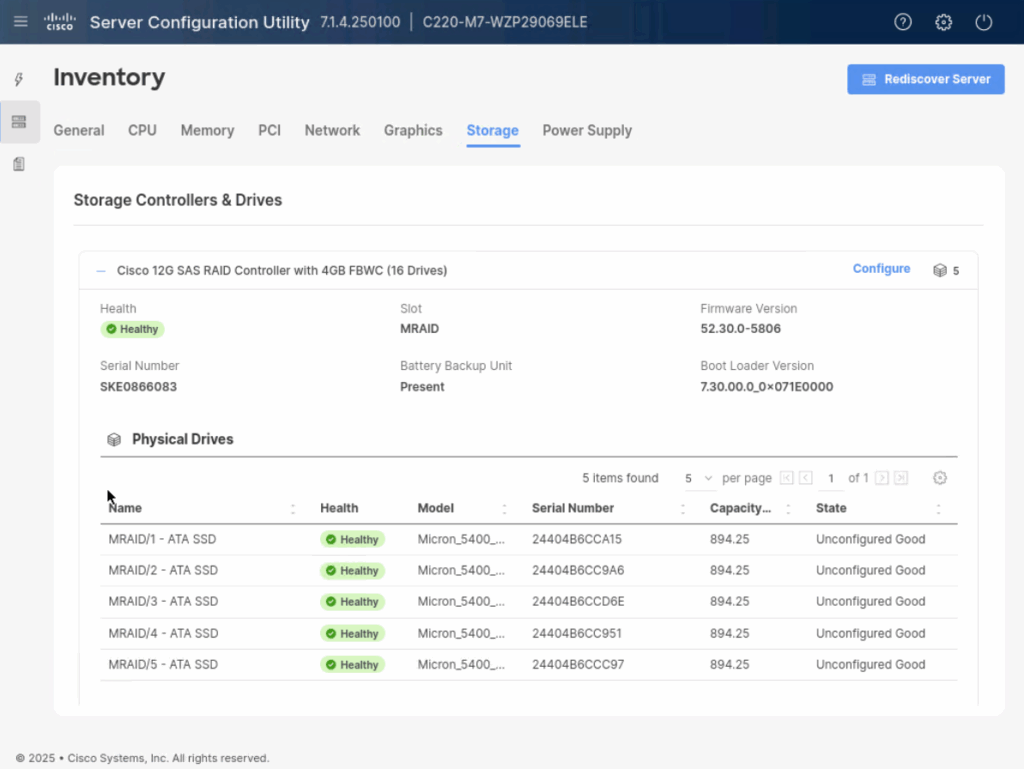

2. Po načítaní RAID Utility sa zobrazí zoznam dostupných fyzických diskov.

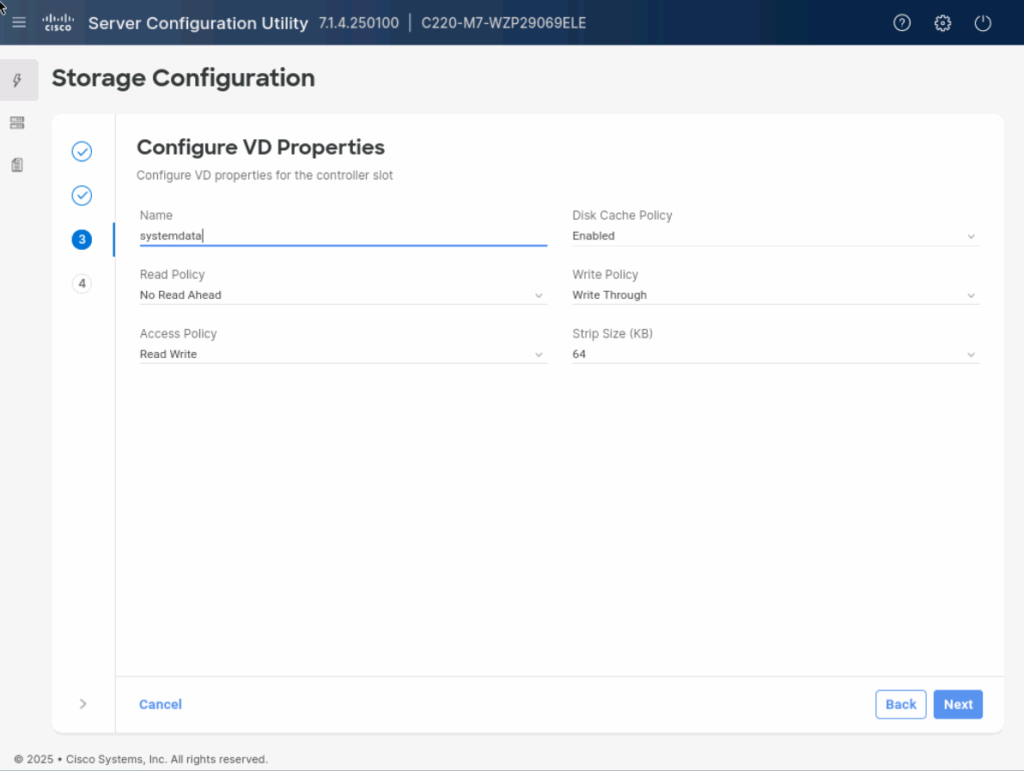

1. Vytvorte nové diskové pole výberom požadovaných diskov a konfiguráciou typu RAID:
   • RAID 1 – vhodné pre dvojicu systémových diskov (zrkadlenie).
   • RAID 5 alebo RAID 10 – vhodné pre viac diskov pri zohľadnení kapacity a výkonu.

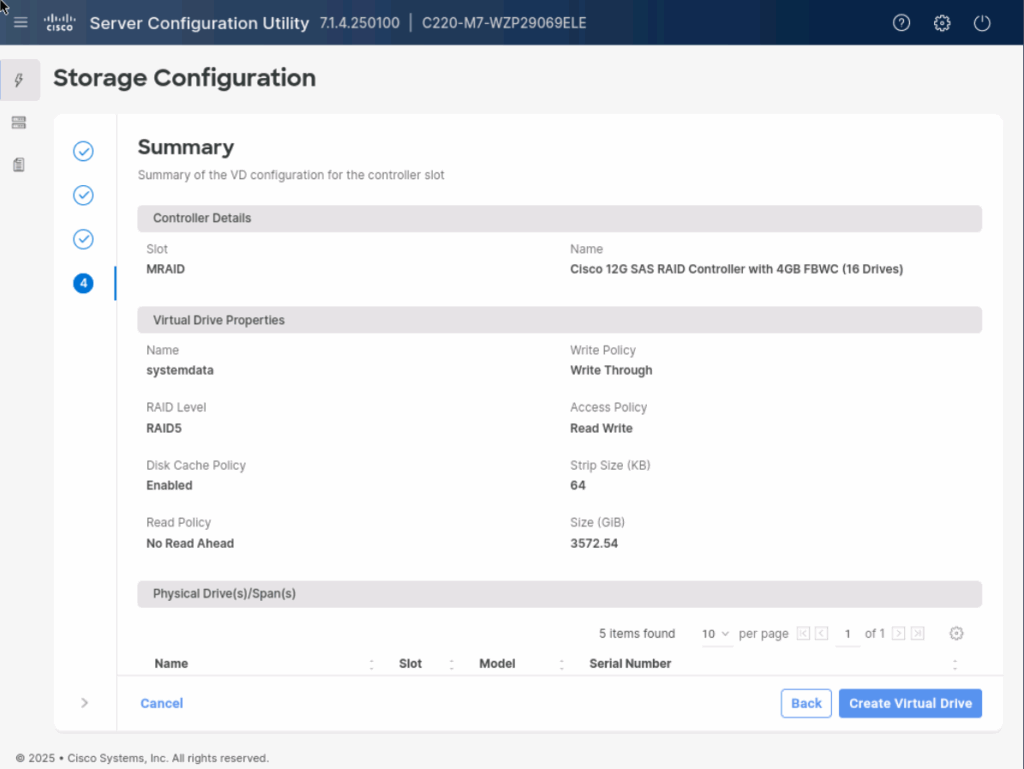

1. Uloženie konfigurácie

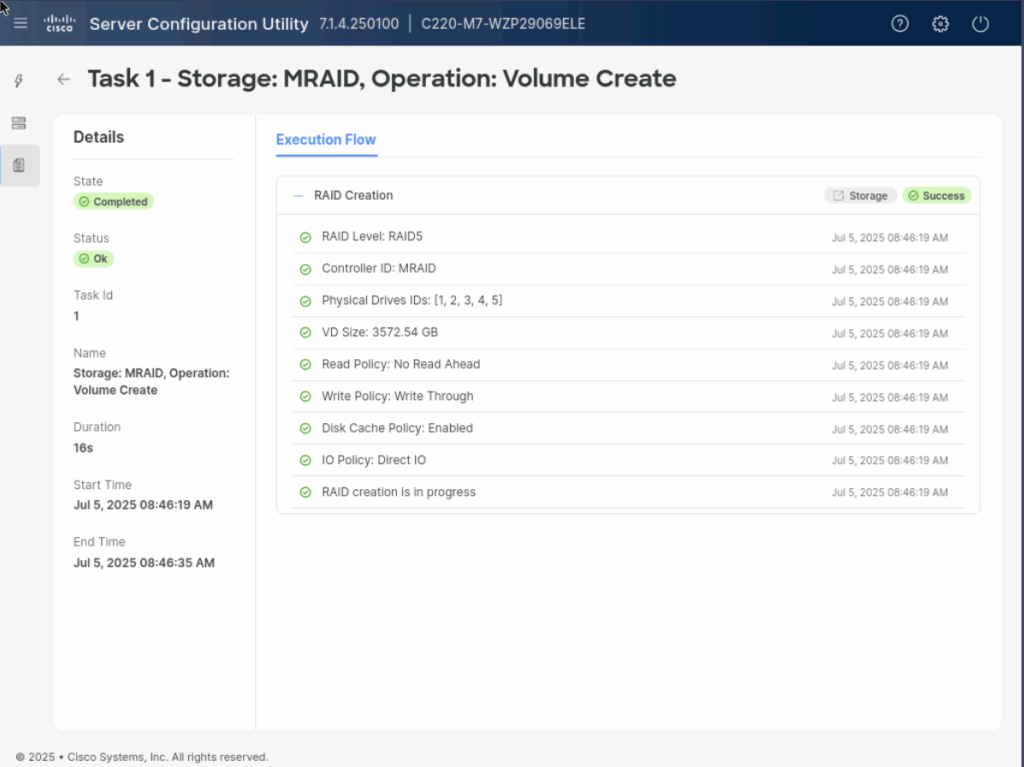

   • Po nastavení RAID poľa uložte konfiguráciu a reštartujte server.
   • RAID pole bude následne dostupné pre inštaláciu operačného systému (napr. VMware ESXi), ktorý bude disk rozpoznávať ako jedno logické zariadenie.
